PAW S1 Manual

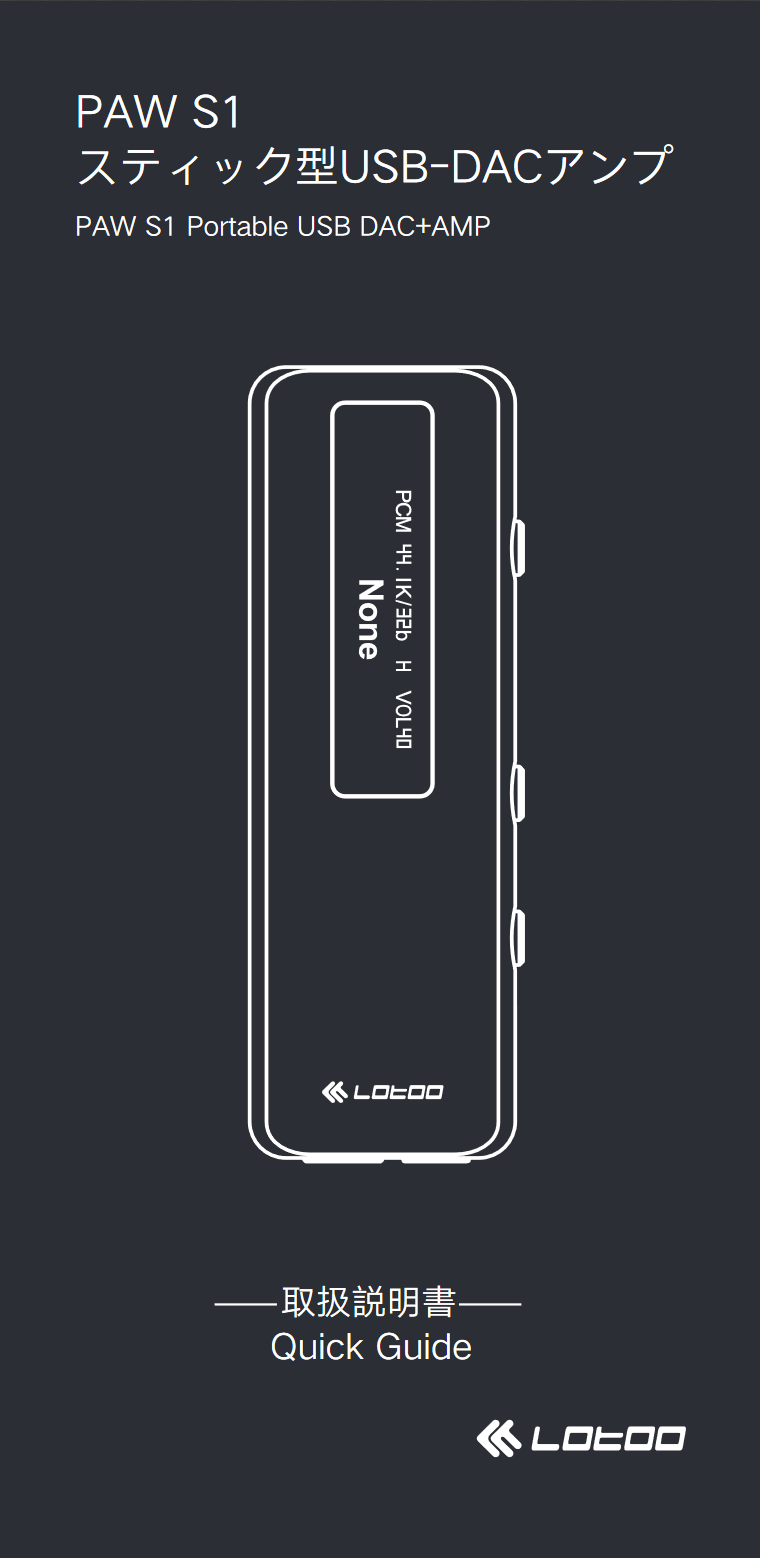

PAW S1 クイックガイド(PDF)

PAWPico_QuickManual

PAW S1の操作一覧 2020-05-28

ボリューム操作：
+/-ボタン

PMEQ/ATE(EFX)切り替え：
Fnボタンを押下し、EFXモードへ移行後に+/-ボタン

ゲイン切り替え：
Fnボタンを押下し、Gainモードへ移行後に+/-ボタン

ファームウェアアップデートモードへの移行：
Fnボタンを押下しながら、USBケーブルを接続
ファームウェアアップデートの詳細については本ページ下部を参照ください

USB Audio Class 1.0(UAC1)モードへの変更：
+ボタンを押下しながら、USBケーブルを接続
USB Audio Class 1.0にしか対応していないWindows 10(1703)以前のWindowsやAndroid端末、ゲーム機等でPAW S1を使用することができます。
USB Audio Class 1.0モードでは対応フォーマットが16bit/48kHzとなります。
※ファームウェアv1.0.0.6以降の機能となります

PAW S1のファームウェアアップデート方法

ファームウェア一覧

初期出荷分ファームウェア：
PAW S1 Firmware 1.0.0.4

既知の不具合：

  • DSD再生時に3.5mm出力においてL/Rが反転する

PAW S1 Firmware 1.0.0.5 (2020-05-14)

主な更新点：

  • 新機能：PMEQ/ATE(EFX)プリセットに「Radio」を追加
  • 修正点：DSD再生時に3.5mm出力においてL/Rが反転する問題の修正

PAW S1 Firmware 1.0.0.6 (2020-05-28)

主な更新点：

  • 新機能：USB Audio Class 1.0(UAC1)モードの追加

    +ボタンを押下しながら、USBケーブルを接続することでUSB Audio Class 1.0モードで動作します。 USB Audio Class 1.0にしか対応していないWindows 10(1703)以前のWindowsやAndroid端末、ゲーム機等でPAW S1を使用することができます。
    USB Audio Class 1.0モードでは対応フォーマットが16bit/48kHzとなります。

PAW S1 Firmware 1.0.0.7 (2020-11-30)

主な更新点：

  • 改善点：高感度IEMの仕様を想定したローゲイン設定時の出力パワーの調整

PAW S1 Firmware 1.0.0.8 (2021-01-26)

主な更新点：

  • 特になし

※MQAフルデコード対応のための、ファームウェアとなります

PAW S1 Firmware 1.0.0.9 (2021-01-26)

※事前に必ず1.0.0.8へのアップデートを行ってください。

主な更新点：

  • 新機能：MQAフルデコード再生対応
    MQA再生時はEFX機能は無効となります

PAW S1 Firmware 1.0.0.10 (2021-01-28)

※事前に必ず1.0.0.8へのアップデートを行ってください。

主な更新点：

  • 改善点：接続機器による互換性の向上
    MQA再生時はEFX機能は無効となります

PAW S1 Firmware 1.0.0.11 (2021-11-11)

※事前に必ず1.0.0.8へのアップデートを行ってください。

主な更新点：

  • 修正点：いくつかのアプリケーションで楽曲を素早く変更した時に、サンプリングレートが正しく表示されないバグを修正

PAW S1 Firmware 1.0.0.12 (2024-07-02)

※事前に必ず1.0.0.8へのアップデートを行ってください。

主な更新点：

  • 新機能：ラインアウトモードの搭載
    • ラインアウトモードの使い方：
    1. 3.5mm/4.4mm出力からケーブルを抜く
    2. 「Fn」ボタンを押してLine Outメニューに切り替え、「+」ボタンを押してLine Outモードを有効にするか、あるいは「-」ボタンを押してLine Outモードを無効にする
    3. Line Outモードにした後で、3.5mm/4.4mm出力にケーブルを接続する
    ラインアウトモードの注意点：
    1. ラインアウトモード時はATEとPMEQ機能は無効になります
    2. ラインアウトモード時はボリュームが固定になります
    3. 安全上の理由から3.5mm/4.4mmにケーブルを接続したままだとラインアウトモードを有効にできません
    4. 安全上の理由から3.5mm/4.4mmにケーブルを抜くと、ラインアウトモードが自動的に無効になります
    5. 「Fn」ボタンを押した後に「-」ボタンを押すことでラインアウトモードを無効化できます

1.PAW S1をファームウェアアップデートモードでPCと接続する

 PAW S1の「Fn」ボタンを押したままPCとUSBケーブルで接続します。ディスプレイに「Waiting」と表示され、PCにPAW S1がリムーバブルディスクとして認識されます。

2.PAW S1にファームウェアを転送する

 PAW-S1.coe(ファームウェアファイル)をリムーバブルディスクのルートディレクトリにコピーします。
 自動的にファームウェアアップデートが始まり、終了するとPAW S1のディスプレイに「Successful」と表示され、自動的にリムーバブルディスクの認識が解除されます。

3.PAW S1をPCの接続を解除する

 USBケーブルを抜き、PAW S1とPCの接続を解除します。これでファームウェアアップデートは完了です。
